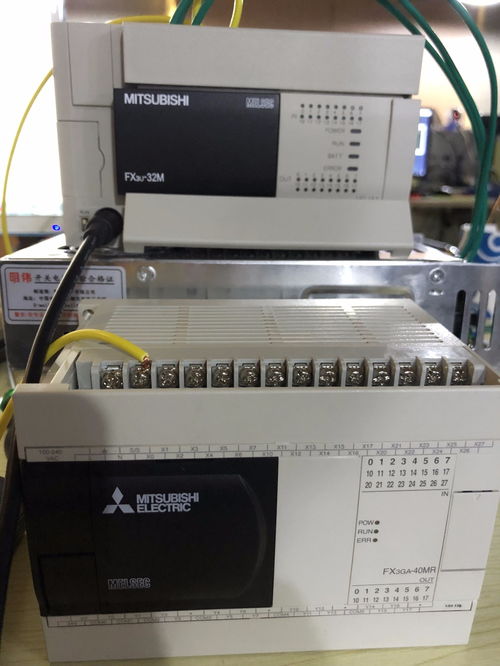

三菱FX3U与FX3G系列PLC与485通讯设备的连接与配置实现

三菱FX系列PLC在工业自动化领域应用广泛，其中FX3U和FX3G型号支持通过RS-485通信接口与外部设备（如变频器、仪表、触摸屏、其他PLC等）进行数据交换。实现这一通讯，关键在于硬件连接、参数设置和程序编写。

一、 硬件准备与连接

1. 通讯接口模块：

• FX3U和FX3G本体通常不带RS-485端口。需要额外配置通讯适配器或通讯扩展板。

• 常用型号：FX3U-485-BD（扩展板，安装在PLC本体上）或FX3U-485ADP-MB（适配器，连接到PLC的扩展总线）。FX3G对应型号为FX3G-485-BD等。

1. 接线：

• 采用RS-485标准的两线制半双工接线方式。

• 连接PLC的SDA (RDA) 端子与通讯设备的R+/A 端子。

• 连接PLC的SDB (RDB) 端子与通讯设备的R-/B 端子。

• SG 端子（信号地）建议连接，以提高抗干扰能力，尤其在长距离通讯时。

• 注意终端电阻：当网络处于两端时，通常需要在两端的设备上接入终端电阻（通常为110Ω），以减少信号反射。

二、 PLC参数设置

在GX Works2编程软件中，需对PLC的通讯参数进行配置，确保与通讯设备的参数一致。主要参数包括：

1. 通讯协议：根据通讯设备选择，常用MODBUS RTU（FX3U/FX3G可作为主站或从站）或无协议通讯（使用RS指令进行自定义数据收发）。
2. 波特率：如9600、19200、38400等。
3. 数据位：7位或8位。
4. 停止位：1位或2位。
5. 奇偶校验：无、奇校验或偶校验。

设置路径：在GX Works2的工程参数中，选择“PLC参数” -> “内置端口设置”或对应适配器的设置页面进行配置。

三、 程序实现（以MODBUS RTU为例）

若使用MODBUS RTU协议，三菱提供了专用的指令库或功能块简化编程。

1. 作为主站读取从站设备数据：
使用ADPRW指令（FX3U/FX3G支持）。此指令可直接读写MODBUS从站设备的数据。
`
ADPRW S1 S2 S3 D1 D2
S1: 从站站号
S2: 功能码（如03H读保持寄存器）
S3: 起始地址（Modbus地址）
D1: 读取的数据个数
D2: 存储读取结果的PLC寄存器首地址（如D0）
`
示例：从站号1的设备，读取保持寄存器40001开始的两个数据，存放到D0和D1。

2. 作为从站响应主站请求：
需要设置PLC为MODBUS从站模式，并在参数中指定自己的站号、以及映射关系（例如，将主站请求的保持寄存器地址映射到PLC的D寄存器区）。程序侧通常无需主动发送指令，PLC会自动响应合规的MODBUS请求。

3. 无协议通讯：
如果不使用标准协议，可以使用RS指令进行自由格式的数据发送和接收。这需要用户自己规划数据帧格式（如起始符、地址、数据、校验码、结束符），编程灵活性高但更复杂。
`
RS D200 D0 D500 D10
（发送数据从D200开始，共D0指定的字节数；接收数据存储到D500开始，最多D10指定的字节数）
`

四、 调试与注意事项

1. 确保接线正确可靠，屏蔽线接地良好。
2. 严格保证通讯参数一致，这是最常见的通讯失败原因。
3. 使用通讯调试助手（如ModScan、ModSim等）模拟主站或从站，先验证通讯设备本身是否正常，再与PLC联调。
4. 注意地址转换：MODBUS地址（如40001）与PLC内部寄存器地址（如D0）的映射关系需正确设置。
5. 处理通讯超时和错误：在程序中应判断指令执行完成标志和错误标志，并做相应处理，以增强系统稳定性。

通过以上硬件连接、参数配置和程序控制三个步骤，即可实现三菱FX3U或FX3G PLC与各类RS-485通讯设备之间稳定可靠的数据通讯。
